5) détails du bac amont transparent

Détails du bac transparent amont "repère 4"

Le bac amont transparent est disponible dans différents magasins de bricolage. N'importe quel bac d'environ 6 à 10 litres transparent peut convenir. Certains plastiques sont cassants et à éviter.

Si vous utiliser de l'eau contenant des particules solides, il y a un risque de dysfonctionnement par blocage des clapets. Afin d'éviter ce problème, il faut ajouter une crépine au niveau de l'orifice 3 sur lequel on a la conduite motrice.

Voir à la fin de ce chapitre le détail : Crépine

Pour ma part, je l'ai acheté chez Leroy Merlin, la marque est : IRIS et la dénomination Multi Box 6 L. Il est en polypropylène (repère 5 inscrit sur le bac) et possède de bonnes propriétés mécaniques,

Le bac a donc un volume d'environ 6 litres . A l'origine, il y a un couvercle et des poignées qui sont amovibles.

autre choix : https://www.castorama.fr/bac-de rangement-avec-couvercle-en-plastique-kristal-10l-transparent/3454971006030_CAFR.prd

Réalisation des trous

2 grands orifices de 27 mm

Dans les parois, il faut réaliser 2 grands orifices de 27 mm et un petit pour l'orifice de 12 mm à l'arrière.

On utilisera une scie cloche pour réaliser les grands trous . Il faut opérer avec délicatesse et tourner très doucement, on fait un avant trou de positionnement (8 à 10 mm suivant le modèle de scie cloche). Si on tourne trop vite, le plastique peut fondre et coller .On peut mettre une contreplaque en bois fixée avec un serre joint à l'arrière pour déboucher en douceur.

trou 12 mm

Le trou à l'arrière de 12 mm sera réalisé avec une mèche classique, il est préférable de mettre une contreplaque en bois maintenue avec un serre joint pour déboucher doucement.

Seule la position verticale de l'orifice latéral recevant le tube déversoir a un positionnement qui influe sur le fonctionnement du bélier. Sa cote verticale va déterminer la hauteur d'eau et par conséquent la charge amont du bélier.

L'orifice 1 en face avant permet de fixer la conduite motrice (repère G) à l'aide du raccord 29 a ou 29 b  dont le filetage est en 3/4 gaz.

L'orifice 2 latéral permet de fixer le tube déversoir (repère H) de filetage 3/4 gaz.

L'orifice 3 arrière permet de coincer la conduite de refoulement (repère M) de la pompe , diamètre 12 mm . Il doit être situé au dessus de l'orifice du déversoir.

Le tuyau silicone qui sera coincé dans le trou doit pendre d'une dizaine de cm à l'intérieur du bac afin que le jet d'eau ne sorte pas du bac.

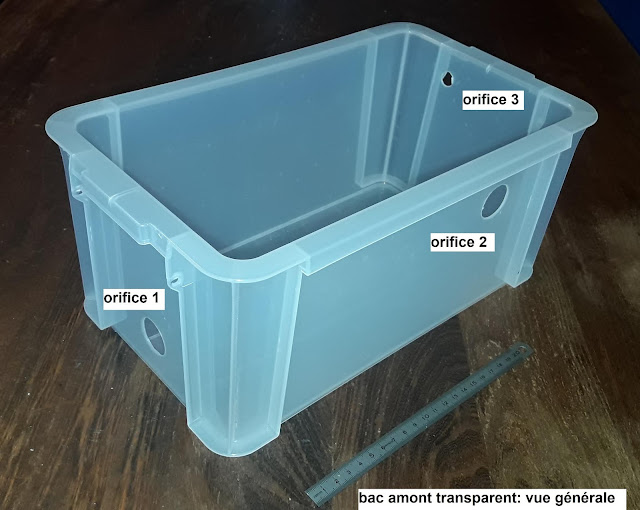

Plutôt que de réaliser des plans, j'ai fait 4 photographies : une vue générale et une vue de détail pour chaque orifice avec des cotes.

Fixation de la conduite motrice

Trou de fixation du déversoir

Orifice pour coincement du tuyau silicone de refoulement de la pompe

CRÉPINE

Il est souhaitable de mettre une crépine si vous ne disposer pas d'eau "propre" ou si vous êtes en extérieur et que des éléments solides comme des feuilles mortes, des bouts de bois ou autres peuvent tomber dans le bac.

Je préconise une crépine de 1 pouce afin que la perte de charge soit négligeable, il faut donc rajouter un réducteur femelle 1 pouce femelle 3/4 de pouce pour se monter en remplacement de l'écrou 3/4 de pouce initial.

Afin de faire plus réaliste, il est possible de rajouter une goulotte transparente pour simuler la rivière. Le tuyau de refoulement de la pompe est à l'extrémité de la goulotte comme on voit ci dessous

simulation rivière en plus

maj 20211228
